Alaotsikko: Kuinka ontot putkimaiset johtimet määrittelevät uudelleen energiajärjestelmien tehokkuuden, kun taas perinteiset ratkaisut kamppailevat tilan ja suorituskyvyn rajoitusten kanssa.
Globaali energiainfrastruktuurin päivitys lisää ennennäkemätöntä kysyntää kupariputki kiskot. Vaikka näiden tuotteiden osuus kupariputkien kokonaiskysynnästä on vain 2–3 %, niiden vuotuinen kasvu on yli 200 % sovelluksissa, kuten ultrasuurijännitesähköasemissa, datakeskuksissa ja uusissa energiavoimalaitoksissa. Ydinetu on niissä ontto putkimainen rakenne , joka laajentaa johtimen pinta-alaa 3-5-kertaiseksi, varmistaa tasaisen virran jakautumisen putken seinämää pitkin, alentaa skin-vaikutuskertoimen alle 0,8:n ja vähentää vaihtovirtavastusta 40 % verrattuna poikkipinta-alaltaan vastaavan suorakaiteen muotoisiin virtakiskoihin.
Tämä rakenteellinen innovaatio vastaa kriittisiin haasteisiin suurvirransiirrossa. 750 kV kaasueristetyissä kojeistoissa (GIS) Φ100 × 5 mm kupariputkikisko voi kuljettaa 4000 A virtaa, jonka tiheys on vain 2,68 A/mm², kun taas vastaavat suorakaiteen muotoiset virtakiskot vaativat useita pinottuja kerroksia, mikä lisää häviöitä yli 30 %. Vielä tärkeämpää on, että kupariputkien virtakiskojen mekaaninen lujuus on nelinkertainen suorakaiteen muotoisiin virtakiskoihin verrattuna, mikä mahdollistaa 9 metrin ripustetut jännevälit ja 13 metriin tuetut jännevälit 50 kA:n oikosulkuvirran vaikutuksesta, mikä vähentää merkittävästi sähköaseman teräsrakenteiden vaatimuksia.

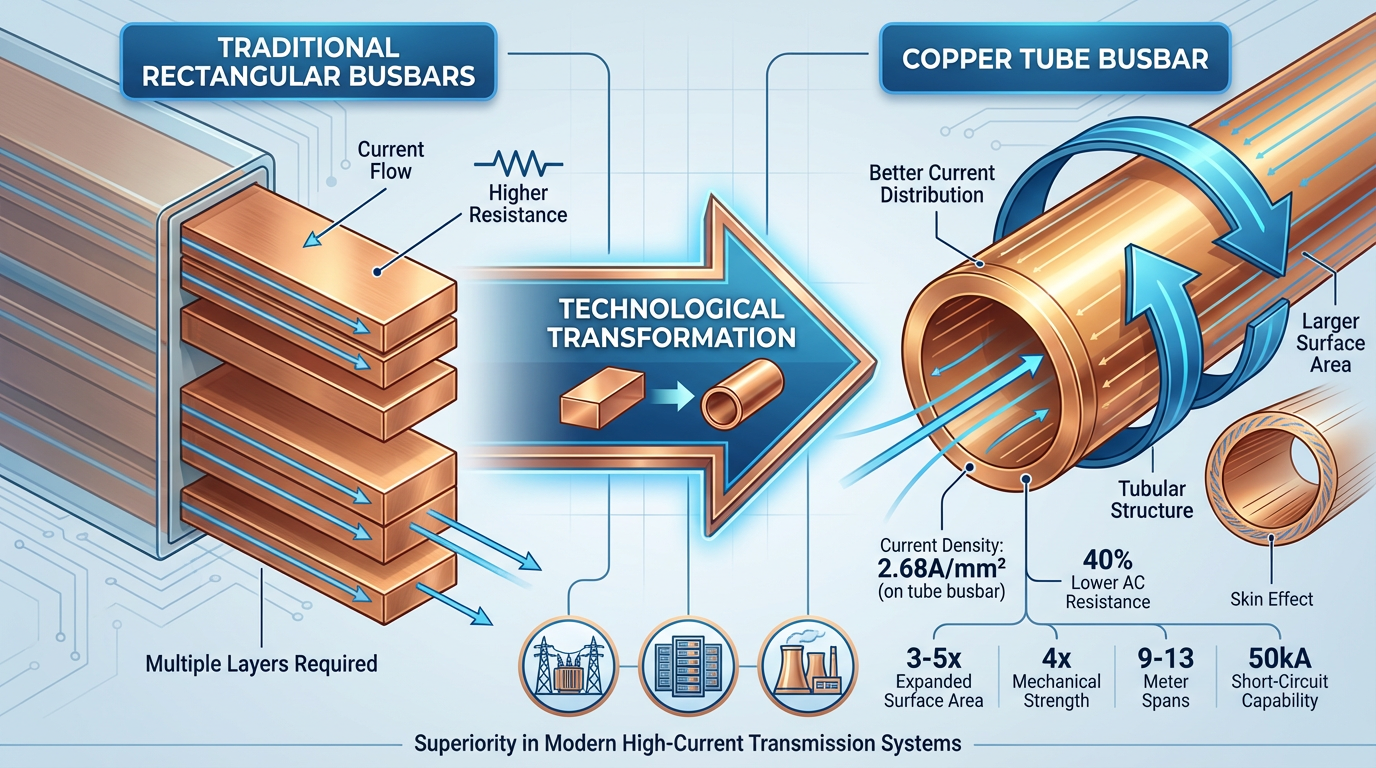

(Tämä kuva on tekoälyn luoma.)
Taulukko: Kupariputkikiskojen ja perinteisten suorakaiteen muotoisten virtakiskojen suorituskyvyn vertailu (2025)
| Suorituskykyindikaattori | Perinteiset suorakaiteen muotoiset virtakiskot | Kupariputken virtakiskot | Parannus |
| AC vastus | Perustaso | 40 % alennus | Tehokkuushyppy |
| Lämmön hajoaminen | Riippuu ulkoisista jäähdytyselementeistä | Luonnollinen konvektio sisäontelooptimoidussa ulkoseinässä | 60% parannus |
| Tilan käyttöaste | Useat päällekkäiset kerrokset vievät paljon tilaa | Yhden putken vaihto, kompakti rakenne | 25% tilansäästö |
| Oikosulun kesto | Alttiin muodonmuutokselle, mikä vaatii vahvistamista | Mekaaninen lujuus kasvoi 4 kertaa | Turvallisuuden läpimurto |
| Asennuskustannukset | Useita liittimiä, monimutkainen rakenne | Modulaarinen jatkos, työaika puolitettu | Taloudellinen optimointi |
Kupariputkikiskojen suorituskyvyn ylivoimaisuus johtuu materiaalitieteen läpimurroista. Uusi kupari-hopea ja kupari-kromi-seokset Säilytä johtavuus ja lisää lujuutta 30 %, mikä mahdollistaa ohuemmat seinät ja jopa 25 % materiaalisäästöt suorituskyvystä tinkimättä. Nämä edistykselliset materiaalit mahdollistavat käytön -196 °C - 250 °C lämpötiloissa, mikä tekee niistä sopivia äärimmäisiin ympäristöihin kryogeenisistä sovelluksista korkeisiin teollisuusympäristöihin.
Kestävät valmistusprosessit muokkaavat tuotantotaloutta. Nykyaikaisissa tiloissa käytetään suljetun kierron vesijäähdytysjärjestelmiä, jotka vähentävät vedenkulutusta 28 kuutiosta tonnilta 16 kuutioon tonnilta, mikä on 43 % vähennys. 5G- ja teollisten Internet-tekniikoiden integrointi mahdollistaa reaaliaikaisen energian optimoinnin, mikä vähentää kokonaisvaltaista energiankulutusta tuoteyksikköä kohti 30 %. Nämä edistysaskeleet paitsi alentavat tuotantokustannuksia, myös auttavat tuotteita saamaan poikkeuksia EU:n hiilirajojen mukauttamismekanismin (CBAM) kaltaisten mekanismien nojalla.
Kupariputkikiskojen arvolupaus määritellään uudelleen useilla sektoreilla. Ultrakorkeajännitteisessä tasavirtasiirrossa täysin eristettyjä kupariputkikiskoja käyttävät ±800 kV muuntajaasemat raportoivat järjestelmähäviöiden vähenemisestä 18 %, ja vuotuiset käyttökustannussäästöt ovat 4 miljoonaa dollaria. Tämä etu tulee erityisen selväksi pitkän matkan lähetyksessä, jossa yli 100 kilometriä projektit hyötyvät elinkaarikustannusten alenemisesta 25 % tai enemmän.
Uusiutuvan energian ala on erityisen lupaava raja. Tuulipuistosovelluksissa kupariputkikiskot toimivat luotettavasti -40 °C:ssa, ja UV-suojatut pinnoitteet pidentävät ulkokäyttöiän 30 vuoteen – kaksinkertaistaen perinteisten kaapelien 15 vuoden syklin. Aurinkosähkövoimaloissa modulaariset rakenteet nopeuttavat asennusta 50 %, mikä on erityisen arvokasta nopeasti käyttöönotettavissa hajautetun energian projekteissa. Rautatieliikenne on toinen kasvuvektori, sillä järjestelmät, kuten Shanghain metrolinja 14, saavuttavat vetomuuntimen tehokkuuden 98,5 % ja junien energiankulutuksen 7 % 120 × 8 mm:n kupariputkikiskojen käyttöönoton jälkeen.
Globaalilla kupariputkikiskomarkkinoilla on selkeät alueelliset ominaispiirteet. Eurooppa on edelleen johtavassa asemassa huippuluokan sovelluksissa, ja saksalaisten valmistajien hallussa on 60 % erittäin puhtaiden putkien markkinoista. Pohjois-Amerikka keskittyy ilmailu- ja puolustussovelluksiin, joissa erikoismetalliseokset täyttävät äärimmäiset suorituskykyvaatimukset. Samaan aikaan kiinalaiset yritykset ovat edistyneet merkittävästi erikoissegmenteissä, kuten merikäyttöön tarkoitetuissa B10-nikkeli-kupariputkissa, ja ne ovat saavuttaneet 25 % maailmanlaajuisesta markkinaosuudesta.
Tämä maantieteellinen jakauma kuvastaa erilaisia kilpailuetuja. Eurooppalainen hallitseva asema premium-segmenteissä perustuu pitkäjänteiseen tarkkuusvalmistusosaamiseen, kun taas Pohjois-Amerikan vahvuudet ovat linjassa sen edistyneen ilmailuteollisuuden kanssa. Kiinan nousu hyötyy integroiduista teollisuusklustereista, jotka yhdistävät alkupään sulatuksen, keskivaiheen käsittelyn ja loppupään sovellukset, mikä vähentää T&K-syklejä 30 % ja kustannuksia 20 %.
Kupariputkien virtakiskojen tuleva kehitys osoittaa kohti parempaa älykkyyttä ja toimivuutta. Kuituoptisten antureiden integrointi mahdollistaa lämpötilan, jännityksen ja osittaisen purkauksen reaaliaikaisen seurannan, ja joissakin teollisissa sovelluksissa saavutetaan 92 %:n tarkkuus laitteiden vikojen ennustamisessa ja suunnittelematon seisokkiaika pienenee 65 %. Tämä muunnos nostaa kupariputkikiskot passiivisista johtavista elementeistä aktiivisiksi energianhallintasolmuiksi.
Seuraavan sukupolven materiaalit lupaavat uusia läpimurtoja. Kupari-grafeenikomposiiteilla on viisi kertaa puhtaan kuparin lämmönjohtavuus neljäsosan painosta, kun taas suprajohtavat variantit, jotka toimivat -196 °C:n nestemäisen typen lämpötiloissa, tarjoavat nollaresistanssin voimansiirron. Vaikka nämä edistykselliset materiaalit eivät vielä ole kaupallisesti kannattavia mittakaavassa, ne viittaavat tulevaisuuteen, jossa kupariputkien virtakiskot voivat vähentää painoa 60 % ja samalla parantaa suorituskykyä.
Järjestelmäintegraatio on toinen keskeinen suunta. Yhdistetyt integroidut jäähdytys-johtamisvirtakiskot, jotka yhdistävät lämmönpoiston voimansiirtotoimintoihin, voivat vähentää liittimien määrää 30 % ja samalla lisätä energiatiheyttä. Tämä lähestymistapa on esimerkki alan siirtymisestä komponenttien valmistuksesta integroitujen ratkaisujen tarjoamiseen.
