Lopullinen kuparikapillaariputkien opas: kaikki mitä sinun tarvitsee tietää

Tarkkuusjäähdytyksen sydän

LVI-, jäähdytys- ja tarkkuusinstrumenttien maailmassa menestys mitataan usein millimetreissä. Näiden monimutkaisten järjestelmien keskiössä on pieni mutta mahtava komponentti: kupari kapillaariputki .

Mikä on kuparikapillaariputki?

Kuparikapillaariputki on erittäin tarkka, kapeareikäinen putki, jolle on tunnusomaista erittäin pieni sisähalkaisija (ID). Toisin kuin tavalliset putkistoissa käytettävät kupariputket, nämä putket on suunniteltu tarkasti mittojen tarkkuudella. Tyypillisesti valmistettu ktaikealaatuisesta fosftaiilla deoksidoidusta kuparista (esim C12200 or TP2 ), ne on suunniteltu kestämään korkeapaineisia ympäristöjä samalla, kun ne säilyttävät tasaiset virtausnopeudet.

Ydintoiminto: kuristus ja ohjaus

Kuparikapillaariputken ensisijainen tehtävä on toimia a kuristuslaite . Jäähdytyssyklissä se toimii kriittisenä siltana korkeapainepuolen (lauhdutin) ja matalapainepuolen (haihdutin) välillä. Luomalla lasketun vastuksen kylmäaineen virtaukselle se aiheuttaa tarkan painehäviön, joka mahdollistaa nesteen laajenemisen ja jäähtymisen.

Jäähdytyksen lisäksi nämä putket ovat myös välttämättömiä paineen siirto . Niiden kyky siirtää nesteen tai kaasun painetta minimaalisella tilavuuden siirtymällä tekee niistä kultastjaardin teollisuuspainemittareissa ja kaukokartoituslämpömittareissa.

Mitä tämä opas kattaa

Väärän kapillaariputken valinta voi johtaa järjestelmän tehottomuuteen, kompressorin vioittumiseen tai epätarkkoihin lukemiin. Tämä artikkeli auttaa sinua tekemään tietoon perustuvan päätöksen:

• Tekniset tiedot: Toleranssien ja materiaaliluokkien ymmärtäminen.
• Materiaalitiede: Miksi kupari on edelleen paras valinta näille komponenteille.
• Globaalit sovellukset: Kotitalouksien jääkaapeista kehittyneisiin lääketieteellisiin laitteisiin.
• Valintakriteerit: Tärkeimmät tekijät, jotka on otettava huomioon hankittaessa seuraavaa projektia varten.

Laadukkaiden kuparikapillaariputkien tärkeimmät ominaisuudet

Kaikki kapillaariputket eivät ole samanarvoisia. Suorituskykyisissä järjestelmissä putken laatu määritellään kolmella pilarilla: materiaalin puhtaus, mittatarkkuus ja sisäinen puhtaus.

Materiaalien paremmuus: Miksi C12200 (TP2) kupari?

Kapillaariletkujen alan standardi on Fosfori-deoksidoitu kupari (DHP) , joka tunnetaan yleisesti nimellä C12200 or TP2 . Tämä arvosana valitaan useista syistä:

• Lämmönjohtavuus: Kupari tarjoaa erinomaiset lämmönsiirto-ominaisuudet, mikä on elintärkeää järjestelmissä, joissa tarvitaan lämpötilan stabilointia.
• Korroosionkestävyys: Se kestää hyvin ilmakehän korroosiota ja kylmäaineympäristöissä yleisiä kemiallisia reaktioita.
• Muovattavuus ja sitkeys: Pienestä koostaan huolimatta C12200 voidaan helposti taivuttaa, levittää tai rullata halkeilematta, mikä mahdollistaa joustavan asennuksen ahtaissa tiloissa.

ID-tarkkuuden kriittinen rooli (toleranssi)

Kapillaariputkessa, Sisähalkaisija (ID) on tärkein ulottuvuus. Jopa mikroskooppinen vaihtelu ID:ssä voi johtaa merkittäviin muutoksiin virtausvastuksessa.

• Flow Control: Nesteen virtausnopeus on verrannollinen säteen neljänteen potenssiin. Tämä tarkoittaa, että halkaisijan pieni poikkeama johtaa massiiviseen paineen laskuun.
• Tiukat toleranssit: Laadukas valmistus takaa yhtä tiukat toleranssit kuin. Tämä tarkkuustaso varmistaa, että jokainen tuotantolinjasi yksikkö toimii samalla tavalla, mikä poistaa jatkuvan järjestelmän uudelleenkalibroinnin tarpeen.

Sisäpinnan puhtaus: "Hiljainen" laatutekijä

Yksi yleisimmistä jäähdytysjärjestelmän vian syistä on "kapillaarin tukkeutuminen". Korkealaatuisille putkille on suoritettava erikoispuhdistusprosessit sen varmistamiseksi, että sisäseinässä ei ole:

• Jäännösöljyt: Vetoprosessin voiteluaineet on poistettava kokonaan, jotta estetään reagointi nykyaikaisten kylmäaineiden kanssa.
• Kosteus: Putken sisällä oleva vesi voi jäätyä laajenemispisteessä, jolloin muodostuu jäätulppa, joka pysäyttää virtauksen kokonaan.
• Oksidivaa'at: Kaikki irtonaiset hiukkaset tai kalkki voivat kulkeutua järjestelmän läpi ja vahingoittaa kompressoria tai tukkia hienoja suodattimia.

Ammattimainen huomautus: Johtavat valmistajat käyttävät kirkas hehkutus valvotussa ilmakehässä varmistaakseen, että sisäpuoli pysyy kiiltävänä, sileänä ja hapettumattomana ilman kovaa kemiallista peittausta.

Tekniset tiedot ja valmistusstandardit

Yhteensopivuuden ja luotettavuuden varmistamiseksi kuparikapillaariputkien on täytettävä tiukat geometriset ja metallurgiset standardit. Suunnitteletpa sitten kompaktia kotipakastinta tai monimutkaista teollisuusanturia, näiden teknisten tietojen ymmärtäminen on tärkeää.

Yhteiset kokoalueet ja mukautukset

Vaikka erityisiin suunnittelutarpeisiin vaaditaan usein mukautettuja mittoja, teollisuus noudattaa yleensä standardoitua kapillaariputkien valikoimaa:

• Sisähalkaisija (ID): Tyypillisesti vaihtelee 0,50–2,00 mm .
• Ulkohalkaisija (OD): Yleensä jää väliin 1,50 mm - 5,00 mm .
• Seinän paksuus: Tarkasti suunniteltu käsittelemään tiettyjä murtumispaineita, jotka vaihtelevat usein 0,40 mm - 1,00 mm .
• Muototekijä: Saatavilla suorat pituudet (instrumentointia varten) tai suuret kelat (suuren volyymin LVI-tuotantoon), joiden pituudet vaihtelevat muutamasta senttimetreistä useisiin satoihin metriin.

Globaalit valmistusstandardit

Kansainvälisten standardien noudattaminen varmistaa, että kuparin mekaaniset ominaisuudet ja kemiallinen koostumus ovat yhdenmukaiset. Tunnetuimpia standardeja ovat mm.

• ASTM B360: Kovavedetyn kuparisen kapillaariputken vakiospesifikaatio rajoitinsovelluksiin.
• EN 12450: Eurooppalainen standardi saumattomille pyöreille kuparikapillaariputkille.
• JIS H3300: Japanilainen teollisuusstandardi kuparista ja kupariseoksesta valmistettuille saumattomille putkille ja putkille.

Lämpötilan ymmärtäminen (materiaalin kovuus)

Kuparin "lämpö" viittaa sen kovuuteen ja joustavuuteen, joka määritetään hehkutusprosessin aikana. Oikean luonteen valitseminen on erittäin tärkeää kokoonpanoprosessisi kannalta:

Laatutestauksen vertailuarvot

Mittojen lisäksi korkealaatuisille putkille suoritetaan useita testejä suorituskyvyn varmistamiseksi:

1. Laajennustesti: Varmistaa, että putkea voidaan leventää tai laajentaa halkeilematta.
2. Pyörrevirtatestaus (ECT): Tuhoamaton testi putken seinämän mikroskooppisten halkeamien tai vikojen havaitsemiseksi.
3. Virtauksen testaus: Ilman tai nesteen virtausnopeuden mittaaminen tietyllä paineella "rajoittimen" kapasiteetin tarkistamiseksi.

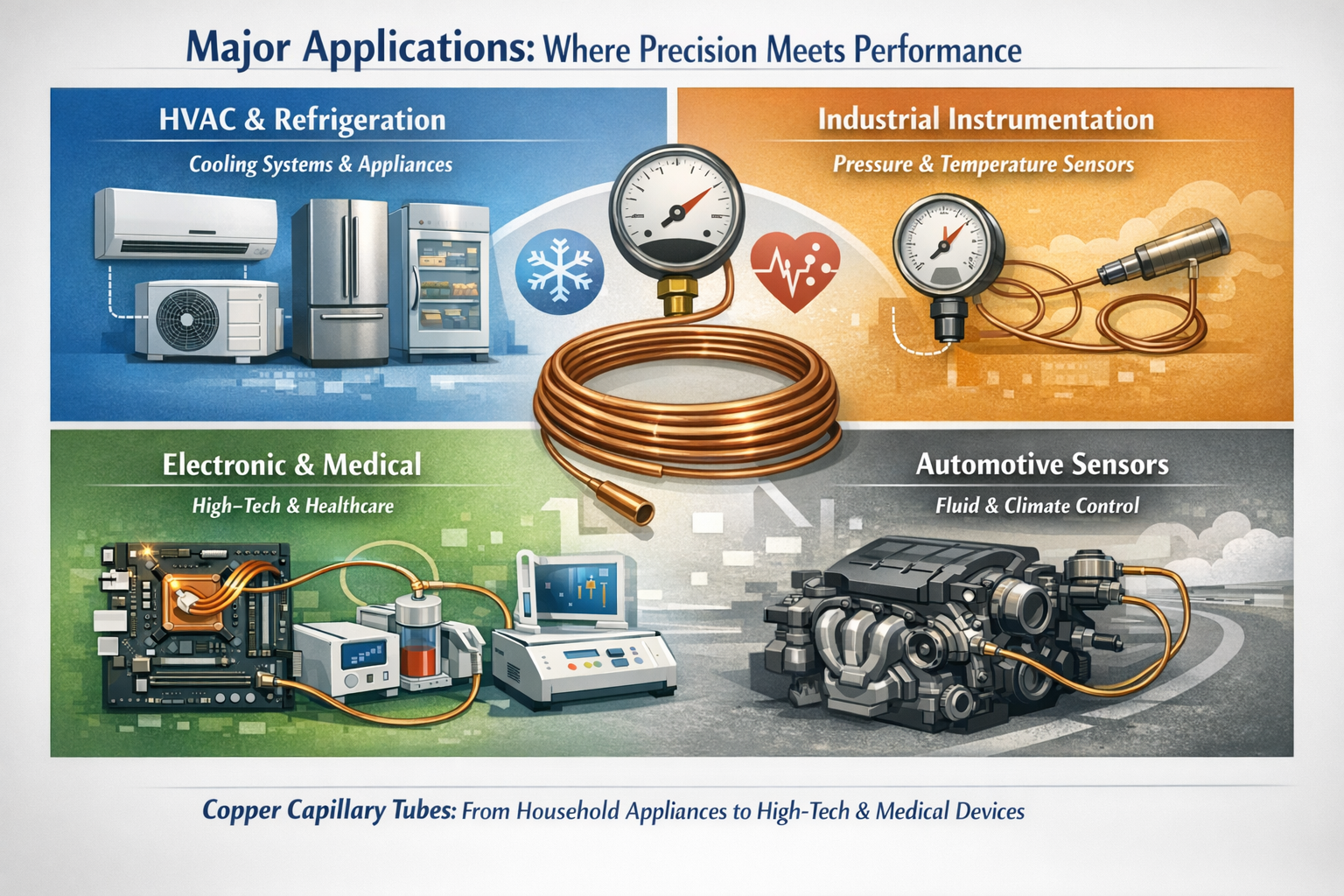

Tärkeimmät sovellukset: missä tarkkuus kohtaa suorituskyvyn

Koska kupariset kapillaariputket pystyvät hallitsemaan nestevirtausta äärimmäisen tarkasti, niitä löytyy kaikessa kodinkoneista hengenpelastuslaitteisiin.

LVI ja jäähdytys: jäähdytys on välttämätöntä

Yleisin kuparikapillaariputkien käyttö on LVI-teollisuudessa (lämmitys, ilmanvaihto ja ilmastointi). Se toimii ensisijaisena mittauslaite pienissä ja keskikokoisissa jäähdytysjärjestelmissä.

• Kodinkoneet: Jokainen kotitalouksien jääkaappi, pakastin ja vedenjäähdytin perustuu kapillaariputkeen, joka säätelee kylmäaineen virtausta.
• Ilmastointi: Käytetään ikkunayksiköissä ja jaetuissa ilmastointilaitteissa kylmäaineen paisumisen hallintaan.
• Kaupallinen kylmävarasto: Käytetään vitriinissä ja pienissä kylmähuoneissa tasaisen lämpötilan ylläpitämiseksi.

Teollinen instrumentointi: lähetys ja tunnistus

Teollisissa olosuhteissa kapillaariputki ei tarkoita vain virtausta - se on tietoa.

• Painemittarit: Putki toimii liittimenä, joka siirtää paineen lähteestä mittarimekanismiin. Sen pieni tilavuus varmistaa, että lukema on tarkka menettämättä merkittävästi nestettä.
• Lämpötila-anturit: Kaukopolttimolämpömittarit käyttävät kapillaariputkia lämpötila-anturilampun liittämiseen näyttöpyörään. Nesteen tai kaasun laajeneminen putken sisällä saa aikaan mekaanisen liikkeen lämpötilan osoittamiseksi.
• Tasonhallinta: Käytetään erikoistuneissa hydrostaattisissa tasonmittausjärjestelmissä.

Elektroniikka ja lääketiede: innovaatioiden kärjessä

Teknologian kutistuessa mikroskooppisen nesteen ja lämmönhallinnan tarve kasvaa.

• Elektroniset lämpöputket: Huippuluokan tietokoneissa ja ilmailuelektroniikassa kuparisia kapillaarirakenteita käytetään "lämpöputkissa" siirtämään lämpöä pois prosessoreista vaiheenmuutosjäähdytyksen avulla.
• Lääketieteelliset laitteet: Nämä putket ovat välttämättömiä kaasujen tai nesteiden tarkalle toimitukselle laboratorioanalyysityökaluissa ja tietyissä kirurgisissa laitteissa.
• Autojen anturit: Käytetään erilaisissa hydrauli- ja anturilinjoissa ajoneuvon ilmastointi- ja moottorinhallintajärjestelmissä.

(Tämä kuva on tekoälyn luoma.)

Valintaopas: Kuinka valita oikea putki?

Oikean kuparisen kapillaariputken valinta on fysiikan ja ympäristön välinen tasapaino. Jos valitset putken, joka on hieman liian pitkä tai jonka sisähalkaisija (ID) on hieman liian kapea, se voi heikentää järjestelmän tehokkuutta huomattavasti.

Fysiikan ymmärtäminen: virtaus ja paineen lasku

Kapillaariputken suorituskyky määräytyy sen antaman vastuksen mukaan. Tämä vastus johtuu kahdesta päätekijästä: Sisähalkaisija and Pituus .

• Halkaisijan sääntö: Painehäviö on erittäin herkkä ID:lle. Jo 0,1 mm:n ero voi muuttaa virtauskapasiteettia jopa 25-30 %.
• Pituussääntö: Jos ID on kiinteä, putken pituuden lisääminen lisää vastusta ja vähentää virtausta. Päinvastoin, putken lyhentäminen lisää virtausta.
• Suhde: Suunnittelijat käyttävät usein Poiseuille-yhtälöä tai valmistajan toimittamia vuokaavioita laskeakseen tarkan pituuden ja ID:n yhdistelmän, joka tarvitaan tietylle BTU/W-jäähdytysteholle.

Ympäristö- ja mekaaniset näkökohdat

Virtausnopeuksien lisäksi sinun on otettava huomioon "todellisen maailman" olosuhteet, joissa putki toimii:

• Työpaine: Varmista, että seinämän paksuus on riittävä kylmäainetyypille. Esimerkiksi R410A:ta käyttävät järjestelmät vaativat putkia, jotka kestävät korkeampia käyttöpaineita kuin vanhemmat R22-järjestelmät.
• Tärinä ja väsymys: Kompressoreissa tai autosovelluksissa tärinä on jatkuvaa. Näissä ympäristöissä "Puolikova" tai "Kova" luonne on usein suositeltava työstökovettumisen ja myöhemmän halkeilun estämiseksi.
• Käyttölämpötila: Äärimmäinen lämpö tai kylmä voi vaikuttaa metallin laajenemiseen. Erittäin puhdasta kuparia (C12200) suositaan sen stabiilisuuden vuoksi laajalla lämpötila-alueella.

Toimittajan seulonta: laadun varmistaminen

Kun hankit valmistajalta, älä vain ota heidän sanaansa. Ammattimaisen toimittajan tulee tarjota a Mill Test Certificate (MTC) joka sisältää:

1. Kemiallinen koostumus: Kuparin puhtauden vahvistus (esim. Cu 99,9 %).
2. Mekaaniset ominaisuudet: Vetolujuus, venymä ja kovuus (Temper).
3. Puhtausraportti: Kvantitatiiviset tiedot sisäisen jäännöksen mg/m²:stä.
4. Toleranssin varmistus: Vahvistus, että ID ja OD täyttävät sovitut tarkkuusstandardit.

Provinkki: Kysy aina, suorittaako toimittaja "typpipuhdistuksen" hehkutusprosessin aikana. Tämä varmistaa, että putken sisäpuoli pysyy vapaana mustasta oksidista, joka on jäähdytyskompressorien vihollinen #1.

Precision Manufacturing Zhejiang Jingliang Copper-Tube Productsissa

Kun hankitaan komponentteja korkean panoksen teollisuudenaloille, valmistajan perintö ja infrastruktuuri ovat yhtä tärkeitä kuin itse tuote. Zhejiang Jingliang Copper-Tube Products Co., Ltd Vuonna 1994 perustettu yritys tuo yli kolmen vuosikymmenen erikoisosaamisen korkean tarkkuuden kuparikapillaariputkien valmistukseen.

Kattava toimialaketju

Tangpu Townissa - Itä-Kiinan tunnetussa "kupariputkien kodissa" - sijaitseva Jingliangilla on täydellinen, vertikaalisesti integroitu teollisuusketju. Meidän 20 000 neliömetrin tila integroi kaikki kriittiset tuotannon vaiheet:

• Sulatus ja ekstruusio: Varmistamme kuparimme raaka-aineen puhtauden alusta alkaen.
• Tarkkuuspiirtäminen ja rullaus: Hyödynnetään edistynyttä prosessointitekniikkaa kapillaarin suorituskyvyn edellyttämien mikroskooppisten ID-toleranssien saavuttamiseksi.
• Kirkas hehkutus: Ohjattu ilmakehän hehkutus varmistaa, että putket pysyvät hapettumattomina ja saavuttavat tarkan "lämpötilan" (pehmeä, puolikova tai kova), jota asiakkaamme vaativat.

Älykäs valmistus ja laadunvalvonta

"Top Ten Copper Tube Enterprisena" olemme siirtyneet kohti Älykäs valmistus . Pelkästään vuonna 2022 vuosituotantomme ylitti 7500 tonnia , jonka arvo on 450 miljoonaa yuania. Tämä mittakaava mahdollistaa sen, että voimme palvella useiden listattujen ryhmien ja kansainvälisten asiakkaiden ensisijaisena toimittajana.

Laadunvarmistusprotokollamme on tinkimätön:

• Pyörrevirtatestaus (ECT): Jokainen putki skannataan mikroskooppisen pinnan ja sisäisten vikojen varalta.
• Tarkkuusvirtaustesti: Varmista, että jokainen erä täyttää LVI- tai instrumentointijärjestelmäsi erityiset kuristusvaatimukset.
• Sisäinen puhtaus: Erikoistuneet veto- ja puhdistusprosessimme varmistavat, että sisäseinissä ei ole öljyä, kosteutta ja hilsettä – tämä on välttämätöntä järjestelmän tukkeutumisen estämiseksi.
