TP2-kupariputkien lopullinen opas: ominaisuudet, sovellukset ja teollisuusstandardit

Osa 1: TP2-kupariputkien esittely

1.1 TP2-kuparin määrittely: teollisuusstjaardi

TP2 kupari on fosftaiilla hapettunut kupari, jolla on ktaikea jäännösfosforipitoisuus. Metallurgian alalla se luokitellaan kiinalaisen standardin mukaan GB/T 1527 , joka vastaa toiminnallisesti kansainvälisesti tunnustettua ASTM C12200 (Cu-DHP) .

"P" TP2:ssa tarkoittaa Fosfori , jota lisätään sulatusprosessin aikana hapen poistamiseksi. "Deoksidoimalla" kuparia valmistajat luovat materiaalin, joka on huomattavasti luotettavampi teollisiin sovelluksiin kuin tavallinen puhdas kupari, erityisesti kun kyseessä on lämpö ja hitsaus.

1.2 Merkitys: Miksi hapettuneella kuparilla on merkitystä

TP2-kuparin ensisijainen merkitys on sen hitsattavuus . Perinteinen "kova piki" kupari (kuten T2) sisältää pieniä määriä happea. Kun T2:ta kuumennetaan tai hitsataan vetyä sisältävässä ilmakehässä, se kärsii "vetyhaurastumisesta", mikä johtaa mikroskooppisiin halkeamiin ja rakenteellisiin vaurioihin.

TP2 ratkaisee tämän ongelman. Koska fosfori on jo sitoutunut hapen kanssa ja poistanut sen, TP2-kupariputket voidaan juottaa ja hitsata turvallisesti, mikä varmistaa tiiviit liitokset. Tämä tekee siitä "kultastandardin" järjestelmille, joiden on säilytettävä korkeapaineisia kaasuja tai nesteitä vuosikymmeniä.

1.3 TP2 vs. TP1: Lyhyt vertailu

Vaikka molemmat ovat fosforin hapettuneet, valinta niiden välillä on usein kompromissi lämmön/sähkönjohtavuus and yhdistävä luotettavuus :

• TP1 (matala fosfori): Sisältää vähemmän fosforia (0,005-0,012%). Se tarjoaa paremman johtavuuden, mutta on hieman herkempi monimutkaisten hitsausprosessien aikana.
• TP2 (korkea fosfori): Sisältää enemmän fosforia (0,013–0,050 %). Se on suositeltu valinta LVI- ja jäähdytysteollisuus koska sen ylivoimainen hitsaussuorituskyky on suurempi kuin lievä johtavuuden heikkeneminen.

1.4 Yleiset käytöt ja toimialat

TP2-kupariputket ovat nykyaikaisen infrastruktuurin "verenkiertojärjestelmä". Ainutlaatuisen korroosionkestävyyden ja lämpötehokkuuden yhdistelmän ansiosta ne ovat välttämättömiä:

• LVI/R (lämmitys, ilmanvaihto, ilmastointi ja jäähdytys): Käytetään kylmäainelinjoissa ja höyrystin/lauhdutinpattereissa.
• Putkityöt ja kaasu: Juomaveden ja lääkekaasujen turvallinen kuljetus.
• Teho ja energia: Lämmönvaihtimet voimalaitoksissa ja uusiutuvan energian laitteistojen jäähdytysjärjestelmät.
• Autot: Käytetään yhä enemmän sähköajoneuvojen (EV) akkujen lämmönhallintajärjestelmissä.

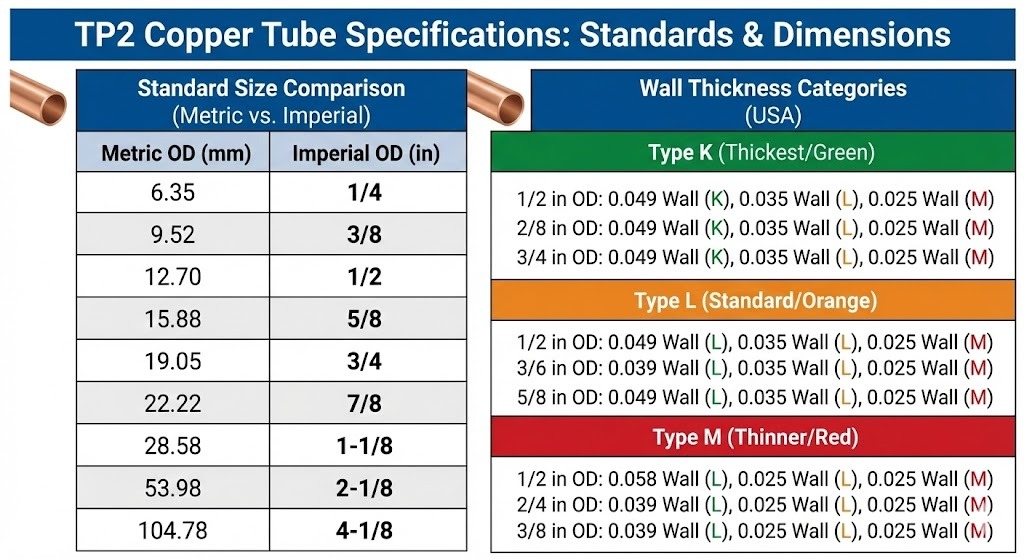

Osa 2: Vakioit ja tekniset tiedot

TP2-kupariputkia ostettaessa tai määriteltäessä on tärkeää käyttää oikeaa kansainvälistä nimikkeistöä laadun varmistamiseksi.

2.1 Yhteiset teollisuusstandardit

2.2 Mittatiedot

TP2-putkia on saatavana laajassa valikoimassa kokoja, mutta ne luokitellaan yleensä seuraavasti:

• Ulkohalkaisija (OD): Tyypillisesti vaihtelee 2 mm:stä yli 200 mm:iin.
• Seinän paksuus: "Ultra-thin" (0,2 mm) "Heavy-wall" (5 mm korkeapaineteollisuuteen).
• Toleranssit: Tarkkuusputkien halkaisijatoleranssi on usein /- 0,02 mm, jotta varmistetaan ilmatiivis sovitus mekaanisten liittimien kanssa.

Osa 3: Kemiallinen koostumus ja fysikaaliset ominaisuudet

3.1 Kemiallinen koostumus: Fosforin rooli

TP2-kuparin suorituskyvyn määrää sen korkea puhtaus ja tarkka fosforin hallinta. Vakiomääritysten mukaan (esim GB/T 5231 or ASTM C12200 ), koostumus on tiukasti säännelty:

Miksi 0,013 % - 0,050 % vaihteluväli?
Jos fosfori on alle 0,013 %, hapettumisenesto voi olla epätäydellistä, mikä voi aiheuttaa hauraita liitoksia hitsauksen aikana. Jos se ylittää 0,050 %, lämmön- ja sähkönjohtavuus laskee merkittävästi, mikä heikentää lämmönvaihtimien hyötysuhdetta.

3.2 Fyysiset ja mekaaniset ominaisuudet

TP2-kupariputket ovat arvostettuja niiden "pehmeän" lujuuden vuoksi – ne ovat riittävän vahvoja kestämään korkeita paineita, mutta riittävän taipuisia, jotta ne voidaan taivuttaa monimutkaisiksi keloiksi halkeilematta.

A. Vetolujuus ja myötölujuus

Vetolujuus riippuu putken "lämmöstä" (kovuudesta):

• Pehmeä (hehkutettu, M): >= 195 MPa. Erittäin joustava, ihanteellinen käsin taivutukseen ja tiukoille keloille.
• Kova (H): >= 295 MPa. Jäykkä ja vahva, käytetään suoriin putkistoihin LVI- ja teollisuuslinjoilla.
• Tuottovoima: Tyypillisesti vaihtelee välillä 60 - 150 MPa luonteesta riippuen.

B. Venymä

Tämä mittaa materiaalin kykyä venyä ennen rikkoutumista. TP2-kuparin venymisnopeus on tyypillisesti >= 35 % - 40 % (hehkutetussa tilassa). Tämän suuren taipuisuuden ansiosta putkea voidaan laajentaa, leventää tai taittaa murtumatta.

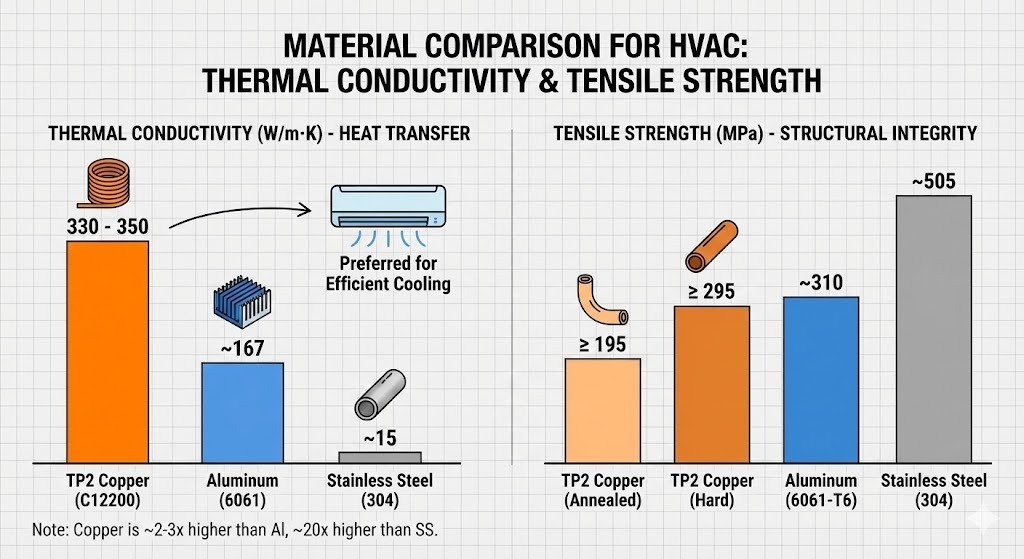

C. Lämmönjohtavuus

Vaikka fosforin lisääminen vähentää johtavuutta verrattuna puhtaaseen kupariin, TP2 on edelleen johtava metallien joukossa:

• Lämmönjohtavuus: Noin 330 - 350 W/(m·K) 20°C:ssa.
• Huomautus: Tämä on noin 2-3 kertaa korkeampi kuin alumiini ja 20 kertaa korkeampi kuin ruostumaton teräs, minkä vuoksi se on suositeltu materiaali ilmastointilaitteiden höyrystimille.

D. Sähkönjohtavuus

• Sähkönjohtavuus: >= 70 % - 80 % IACS (kansainvälinen hehkutettu kuparistandardi).
• Vaikka se on alhaisempi kuin 100 % happivapaan kuparin (C10200) IACS, se on enemmän kuin riittävä maadoitus- ja lämpösynkronointisovelluksiin, joissa tarvitaan myös hitsausta.

3.3 Fysikaalisten vakioiden yhteenvetotaulukko

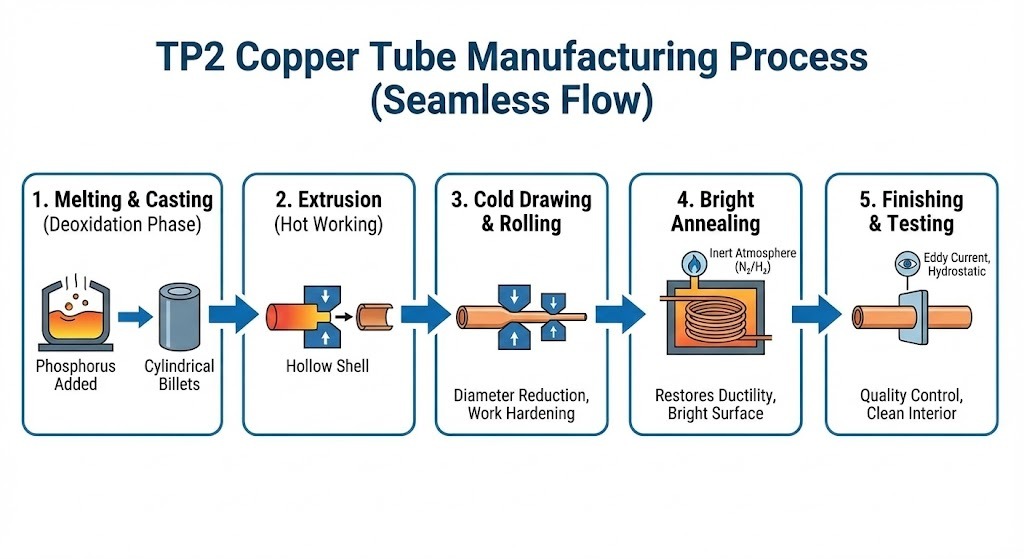

Osa 4: TP2-kupariputkien valmistusprosessi

TP2-kupariputkien tuotanto on matka korkealämpösulatuksesta erittäin tarkkaan kylmätyöstöön. Suurin osa premium-TP2-putkista valmistetaan saumattomat putket , mikä eliminoi hitsaussauman epäonnistumisen riskin.

4.1 Vaiheittainen tuotantokulku

1. Sulatus ja valu (deoksidaatiovaihe):
   Erittäin puhdas katodikupari sulatetaan induktiouunissa. Tässä vaiheessa sulaan kylpyyn lisätään fosforia. Tämä on kriittinen hetki, jolloin happi poistetaan, jolloin erä muuttuu TP2-kupariksi. Sula metalli valetaan sitten kiinteiksi sylinterimäisiksi aihioiksi.
2. Ekstruusio (kuumatyöstö):
   Kupariaihio kuumennetaan ja pakotetaan muotin läpi massiivisessa paineessa paksuseinäisen onton kuoren luomiseksi. Tämä "kuumatyöstö" hajottaa valuraerakenteen tehden metallista sitkeämmän ja tasaisemman.
3. Kylmäveto ja -valssaus:
   Lopullisen halkaisijan ja seinämän paksuuden saavuttamiseksi putki käy läpi useita vaiheita Kylmä piirustus or Kylmävalssaus (Pilgerointi). Putki vedetään asteittain pienempien muottien läpi. Tämä prosessi lisää metallin lujuutta "työkarkaisun" avulla.
4. Kirkas hehkutus:
   Kylmäveto tekee kuparista kovan ja hauraan. Taivutuksessa ja soihduttamisessa tarvittavan sitkeyden palauttamiseksi (etenkin "pehmeälle" tai "puolikovalle" temperille) putket kuumennetaan säädellyssä ilmakehässä uunissa (yleensä typellä tai vedyllä) hapettumisen estämiseksi. Tuloksena on puhdas, "kirkas" pinta.
5. Viimeistely ja puhdistus:
   Putket leikataan pituudeltaan tai kelataan. LVI-sovelluksissa sisäpuolen on oltava kirurgisesti puhdas, koska jäännösöljy tai pöly voivat vahingoittaa kompressoria.

4.2 Laadunvalvontatoimenpiteet

Sen varmistamiseksi, että TP2-putket täyttävät kansainväliset standardit, kuten ASTM B280 , valmistajat käyttävät tiukkaa testausta:

• Pyörrevirtatestaus: Tuhoamaton testi, joka käyttää sähkömagneettisia kenttiä havaitsemaan näkymättömiä halkeamia tai kuoppia putken seinämässä.
• Hydrostaattinen testaus: Putki on täytetty korkeapaineisella nesteellä sen varmistamiseksi, että se kestää nykyaikaisten kylmäaineiden (kuten R-410A tai R-32) paineet.
• Mittatarkastus: Tarkat jarrusatulat ja lasermittarit varmistavat, että seinämän paksuus on tasainen – kriittinen paineluokituksen ylläpitämiseksi.

Osa 5: TP2-kupariputkien tärkeimmät ominaisuudet ja edut

Miksi TP2 on "teollisuuden kulta"? Sen edut ulottuvat yksinkertaisen johtavuuden lisäksi.

5.1 Erinomainen korroosionkestävyys

TP2-kupari muodostaa luonnollisen, suojaavan patinakerroksen altistuessaan elementeille. Toisin kuin teräs, se ei ruostu. Putki- ja LVI-asioissa tämä tarkoittaa, että putki ei ohene tai kehitä "reikävuotoja" helposti 20-30 vuoden käyttöiän aikana.

5.2 Korkea lämpötehokkuus

Kuten ominaisuusosiossa mainittiin, TP2:n lämmönjohtavuus on poikkeuksellinen. Lämmönvaihtimessa tämä mahdollistaa nopeampi lämmönsiirto pienemmällä jalanjäljillä, mikä mahdollistaa kompaktien ja tehokkaiden ilmastointilaitteiden suunnittelun.

5.3 Erinomainen "liitettävyys"

Koska TP2 on deoksidoitu fosforilla, se on käyttäjäystävällisin kupari juottaminen ja juottaminen . Teknikot voivat liittää putket nopeasti polttimella ilman huolta metallin haurastumisesta tai liitoksen rikkoutumisesta tärinän vaikutuksesta.

5.4 Muokattavuus ja muovattavuus

TP2-kupari voidaan helposti taivuttaa, laajentaa tai "muistaa" ilman erikoistuneita raskaita koneita. Tämä joustavuus on elintärkeää asennettaessa kylmäainelinjoja ahtaisiin tiloihin tai luotaessa monimutkaisia ​​höyrystinkierukoita.

5.5 100 % kierrätettävyys

Kupari on "pysyvä" materiaali. TP2-kupariputkia voidaan kierrättää loputtomasti ilman suorituskyvyn heikkenemistä. Aikakaudella ESG (Environmental, Social and Governance) Kuparin käyttö on kestävä valinta vihreiden rakennusten sertifioinneissa.

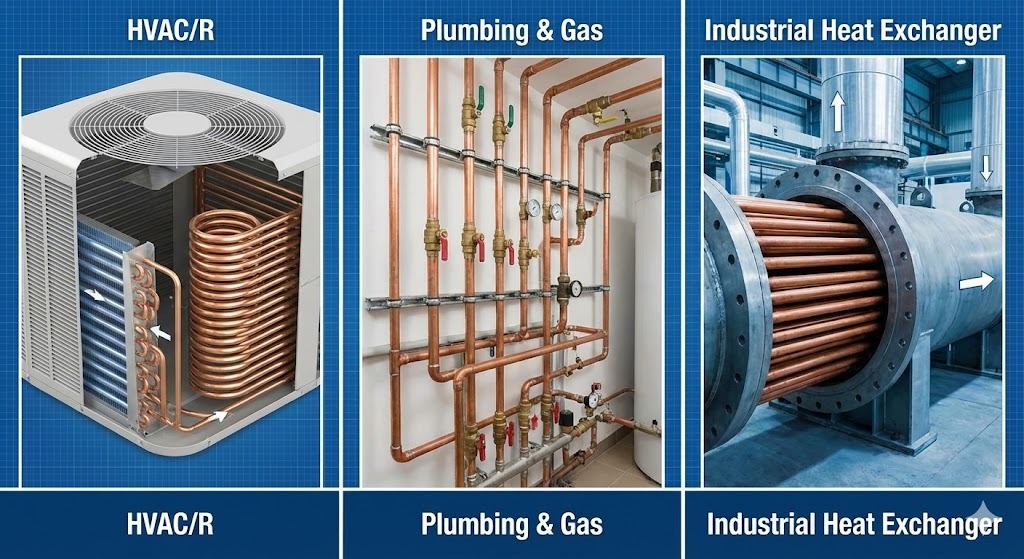

Osa 6: TP2-kupariputkien sovellukset eri teollisuudenaloilla

6.1 LVI ja jäähdytys: järjestelmän sydän

Tämä on TP2-kuparin hallitsevin ala. Nykyaikaiset kylmäaineet toimivat korkeissa paineissa, mikä edellyttää TP2:n tarjoamaa saumatonta luotettavuutta.

• Ilmastointi ja lämpöpumput: Käytetään sisä- ja ulkoyksiköiden liittämiseen. TP2:n sitkeys mahdollistaa sen soihduttamisen ja liittämisen venttiileihin, joissa ei ole vuotoja.
• Jäähdytys: Käytetään supermarkettien kylmäketjuissa ja teollisuuspakastimissa. TP2-putket ovat usein "sisäurallisia" (lisätään sisäisiä mikroripoja) lämmönsiirtopinta-alan lisäämiseksi entisestään, mikä tekee järjestelmästä energiatehokkaamman.
• Höyrystimet ja lauhduttimet: Putken korkea lämmönjohtavuus varmistaa nopean lämmönvaihdon kylmäaineen ja ilman välillä.

6.2 Putkityöt ja vedenjakelu

Monissa korkealuokkaisissa asuin- ja liikerakennuksissa TP2-kupari on ensisijainen valinta vesijärjestelmiin sen pitkäikäisyyden ja terveyshyötyjen vuoksi.

• Juomavesi: Kupari on luonnostaan antimikrobinen ja estää bakteerien kasvua Legionella .
• Viemäröinti ja tuuletus: Koska TP2 kestää harmaan veden ja kovien saippuoiden aiheuttamaa korroosiota, sitä käytetään kestäviin viemäröintijärjestelmiin, jotka voivat kestää yli 50 vuotta.
• Kaasuputkisto: Sen kyky käsitellä korkeaa painetta ja vastustaa tulipaloa (palamaton) tekee siitä turvallisimman valinnan lääkekaasujen kuljettamiseen sairaaloissa tai maakaasun kuljettamiseen kodeissa.

6.3 Teolliset ja kemialliset sovellukset

Vakiorakennusten lisäksi TP2-kupari hoitaa tuotantolaitosten "raskaat nostot".

• Lämmönvaihtimet: Käytetään öljynjäähdyttimissä, voimalaitosten höyrylauhduttimissa ja kemiallisessa käsittelyssä.
• Prosessiputkisto: TP2 on ihanteellinen sellaisten nesteiden kuljettamiseen, jotka eivät ole happamia, mutta vaativat vakaan lämpötilan.
• Aurinkolämpökeräimet: Käytetään aurinkovesilämmittimien nousuputkissa absorboimaan ja siirtämään auringon lämpöä vesisäiliöön.

6.4 Sähkö- ja maadoitussovellukset

Vaikka TP2:lla on hieman alhaisempi johtavuus kuin puhtaalla T2-kuparilla, sen ylivoimainen lujuus ja korroosionkestävyys tekevät siitä hyödyllisen tietyissä sähkötehtävissä:

• Maadoitustangot ja -holkit: Käytetään sähköjärjestelmien suojaamiseen salamoilta ja jännitteiltä, erityisesti maaperässä, jossa korroosio on riskialtista.
• Liittimet ja liittimet: Käytetään raskaissa sähkökomponenteissa, joissa osa on juotettava tai hitsattava toiseen komponenttiin.

Osa 7: Liitostekniikat TP2-kupariputkille

Kuparijärjestelmän luotettavuus riippuu suuresti sen liitosten laadusta. Koska TP2 on hapettunut, se tarjoaa laajimman valikoiman liitosvaihtoehtoja ilman materiaalin hajoamisen riskiä.

7.1 Juotos

Tämä on yleisin menetelmä TP2-putkille LVI- ja putkistoissa.

• Juotos (pehmeä juotos): Käytetään pääasiassa asuinrakennusten putkistoissa. Se sisältää täyteainemetalleja, joiden sulamispiste on alle 450 °C.
• Juotos (kova juotos): LVI/R:n "standardi". Se käyttää täyteaineita (usein hopeapohjaisia), joiden sulamispiste on yli 450 °C. TP2-kuparin kestävyys vetyhaurastumista vastaan ​​mahdollistaa korkean lämpötilan juottamisen polttimella, jolloin syntyy liitos, joka on usein vahvempi kuin itse putki.

7.2 Mekaaniset varusteet

Ympäristöissä, joissa avotulen käyttö ei ole sallittua (kuten sairaaloiden tai korkean teknologian tehtaiden ei-polttimoalueet), käytetään mekaanisia vaihtoehtoja:

• Puristussovitus: Työkalu puristaa liittimen putkeen käyttämällä sisäistä O-rengasta tiivisteenä.
• Puristusliittimet: Käyttää messinkimutteria ja holkkia puristamaan TP2-putken liitintä vasten. Tämä on yleistä matalapaineisissa kaasulinjoissa ja instrumenteissa.

Osa 8: TP2:n edut ja haitat

Tietoon perustuvan päätöksen tekemiseksi on hyödyllistä nähdä "edut ja haitat" yhteenvetona.

Edut

• Turvallinen hitsaus: Korkea fosforipitoisuus estää halkeamia korkean lämpötilan liittämisen aikana.
• Energiatehokkuus: Poikkeuksellinen lämmönjohtavuus säästää energiaa lämmitys-/jäähdytyssovelluksissa.
• Kestävyys: Hyvä yleiskorroosionkestävyys ja sisäinen hilseily.
• Antibakteerinen: Tappaa luonnollisesti 99,9 % bakteereista kahden tunnin sisällä kosketuksesta.
• Kestävä: Täysin kierrätettävä ja korkea romuarvo.

Haitat

• Johtavuuden kompromissi: Sen sähkönjohtavuus on pienempi kuin T2 (puhdas kupari).
• Kustannusvaihtelu: Kuten kaikki kuparituotteet, hinta on alttiina maailmanlaajuisille hyödykemarkkinoiden heilahteluille.
• Varkausriski: Korkean kierrätysarvon ansiosta paljas kupariputkisto voi olla varkauskohde työmailla.

Osa 9: Pitkäikäisyyden ylläpito ja hoito

Vaikka TP2-kupari on "aseta ja unohda" -materiaalia, seuraamalla näitä vinkkejä varmistat, että se kestää vuosikymmeniä:

1. Vältä liiallista virtausta: Käytä juotettaessa mahdollisimman vähän juokstetta. Putken sisään jäänyt liiallinen virtaus voi aiheuttaa paikallista pistekorroosiota.
2. Oikea tuki: Varmista, että putket tukevat kuparipinnoitettuja tai muovipäällysteisiä ripustimia. Vältä suoraa kosketusta galvanoidun teräksen tai raudan kanssa estääksesi galvaaninen korroosio .
3. Virtausnopeus: Putkityössä veden nopeus pidetään suositelluissa rajoissa (yleensä < 1,5 m/s kuumalle vedelle) eroosion ja korroosion estämiseksi.
4. Puhdistus: Teollisissa lämmönvaihtimissa säännöllinen huuhtelu miedolla kalkinpoistoaineella ylläpitää TP2-seinien korkeaa lämmönsiirtonopeutta.

Johtopäätös: TP2-kupariputkien tulevaisuus

TP2-kupariputket edustavat metallurgian ja käytännöllisyyden täydellistä tasapainoa. Lisäämällä fosforia kuparin hapettumisen poistamiseksi, insinöörit ovat luoneet materiaalin, joka ei ainoastaan ​​siirrä lämpöä erittäin tehokkaasti, vaan on myös uskomattoman luotettava asentaa ja liittää.

Olipa kyseessä ilmastointilaitteet, jotka pitävät kodimme viihtyisinä, vesijohto, joka toimittaa turvallista vettä, tai seuraavan sukupolven sähköajoneuvojen jäähdytysjärjestelmät, TP2 on edelleen nykyaikaisen lämmön- ja nesteenhallinnan perusta. Kun valitset materiaalia korkeapaineisiin, korkeisiin lämpötiloihin tai korkean hyötysuhteen sovelluksiin, TP2 (C12200) on todistettu alan vertailukohta.

Osa 10: Usein kysytyt kysymykset (FAQ)

Artikkelin päätteeksi tässä on joitain yleisimmistä TP2-kupariputkia koskevista kysymyksistä:

Q1: Voidaanko TP2-kupariputkia käyttää juomaveteen?
V: Kyllä. TP2 (C12200) on laajalti käytössä putkistojärjestelmissä maailmanlaajuisesti. Se on luonnostaan ​​antimikrobinen ja täyttää juomaveden turvallisuusstandardit useimmilla lainkäyttöalueilla.

Q2: Mikä on tärkein ero TP1:n ja TP2:n välillä?
V: Ensisijainen ero on Fosfori content . TP2:lla on korkeampi fosforialue (0,013–0,050 %), joten se soveltuu erinomaisesti raskaaseen hitsaukseen ja juottamiseen, kun taas TP1 (0,005–0,012 %) tarjoaa hieman paremman lämmön/sähkönjohtavuuden.

Q3: Miksi TP2 on suositeltavampi kuin T2 LVI-sovelluksissa?
V: T2-kupari sisältää happea, joka aiheuttaa "vetyhaurautta" hitsauksen aikana, mikä johtaa halkeamiin. TP2 on hapettunut, mikä tarkoittaa, että sitä voidaan juottaa ja hitsata toistuvasti menettämättä rakenteellista eheyttä.

Q4: Ovatko TP2-putket yhteensopivia uusien vihreiden kylmäaineiden, kuten R-32, kanssa?
V: Kyllä. Saumattomat TP2-putket on suunniteltu kestämään korkeammat käyttöpaineet, jotka liittyvät nykyaikaisiin ympäristöystävällisiin kylmäaineisiin, mikäli seinämän paksuus on määritetty oikein.

Osa 11: Lopullinen vertailuyhteenveto (valintaopas)

Tämä taulukko toimii nopeana ohjeena insinööreille oikean kuparilaadun valinnassa projektiinsa.
